Importância da serigrafia nos circuitos impressos

agosto 10, 2023 2:51 PM | Posted by maintech-rs | Posted at Maintech BLOG

Quando o engenheiro projetista provavelmente já foi da manutenção…



Só quem trabalha com manutenção eletrônica sabe a importância de se conseguir visualizar as referências dos componentes para a substituição.

Muitas vezes os componentes se encontram explodidos, carbonizados e esta leitura não é possível.

Nos circuitos impressos há uma serigrafia indicando que tipo de componente é, e seu número, para de posse do esquema eletrônico, podermos consultar este valor.

Exemplo: C31 – A letra C trata-se de um capacitor e o número 31 é relacionado com a aparição deste tipo de componente no esquema eletrônico. Ao procurarmos no esquema o capacitor 31 estará descrito o valor comercial dele para substituição, exemplo 100uf/50V.

E quando não se possui um esquema eletrônico?

Na maioria dos casos a manutenção seria inviabilizada, ou o técnico sendo muito experiente iria “chutar” o valor baseado em circuitos semelhantes e/ou sabendo a função do componente naquela parte do circuito, o que aumenta o risco do reparo.

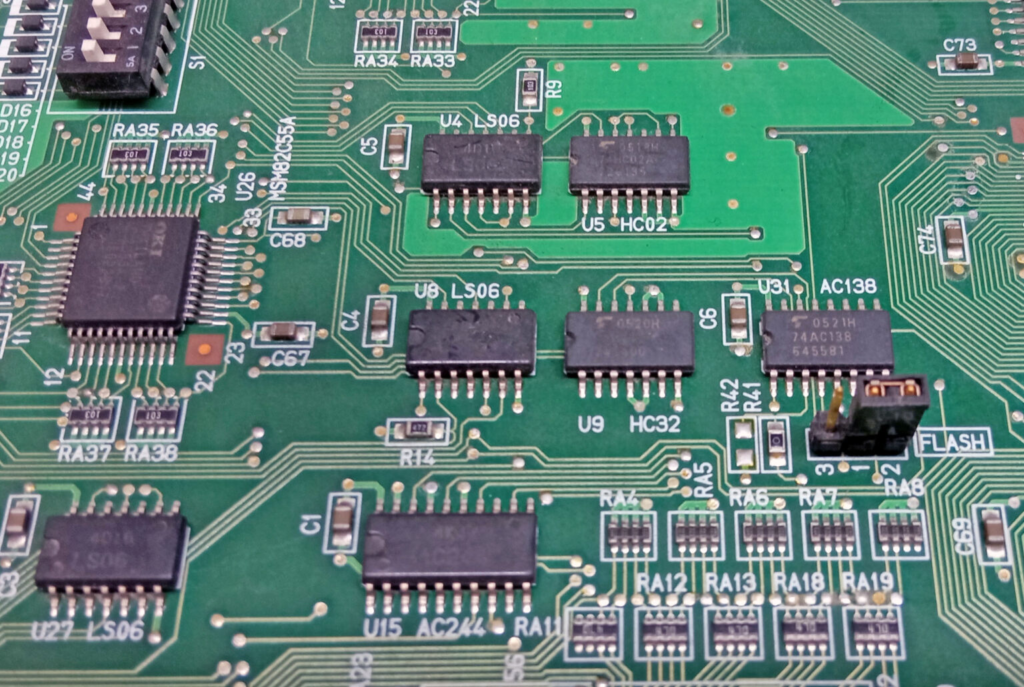

No caso da imagem 1 o projetista sabiamente colocou a descrição do componente na serigrafia do circuito impresso, garantindo que, mesmo que o componente estivesse explodido pudéssemos substituí-lo, pois sabemos de que componente se trata.

Imagem 1

Tomemos como exemplo a referência U8 da imagem 1, a letra U8 indica circuito integrado número 8,  e a descrição LS06 indica que é um circuito integrado 74LS06, não precisando consultar o esquema eletrônico.

A decisão de facilitar a vida da manutenção está ligada diretamente com a  cultura e valores do fabricante, alguns preferem a substituição de placas eletrônicas inteiras e outros possibilitam o reparo.

E você, que é técnico de manutenção, já teve que condenar uma placa eletrônica, pois não conseguiu identificar um componente?



Autora: Gabriela SchenkelEngenheira eletrônica Crea RS125147
